无人机倾斜摄影测量技术在房地⼀体中的应用(二)

实景三维建模过程中,倾斜摄影测量技术可以完成以下流程:地面控制点、POS数据、倾斜影像——空三测量——密集匹配点——三维重建——纹理映射——实景三维模型

无人机倾斜摄影的航空平台选择以及航线规划

在无人机搭载平台选择上,通常选择多旋翼无人机。

航线规划是保证影像有效获取的前提。在规划中,需要根据测区内的实际情况完成航线的规划,以获取合理的影像,并根据影像需求调整自身的飞行路线,利用无人机设计好的航线提升区域内的影像质量。

在飞行参数设置上,可以参照以下参数进行,例如,飞行高度可以设置70m、CCD可以设置5个;POS可以将其进行升级用以进行无人机搭载;配备分辨率为0.01、其镜头焦距选择等效35mm镜头焦距,此外需要额外配备鱼眼镜头以及超广角镜头,考虑到一些特殊需求,也可配备红外感应摄像头;在图像尺寸当中选择6000×4000图像尺寸、横向重叠度为80%、旁向重叠度为70%。通过相关模式的设定,可以保证无人机倾斜摄影有效运行。在地面布设像控点以及坐标系统选择过程中,无人机倾斜测量技术可以在后续测量过程当中,针对固定区域内部的建筑完成有效分析。

例如,在航空路线设定过程中,地面布置了约50个航空处理地点。在使用过程中,可以控制地面基地点的布置密度,对航空路线进行规划。

在满足所有精度要求的前提下,无人机倾斜摄影测量成果、质量、时间、周期等因素,可以达到相关应用标准。在测量区域内,每隔80m布置地面控制点,布置形式可以用灰标或漆标,根据我国的相关文件要求以及实际应用,可以选择CGCS2000国家大地坐标系。

实景三维建模技术

实景三维建模过程中,倾斜摄影测量技术可以完成以下流程:地面控制点、POS数据、倾斜影像——空三测量——密集匹配点——三维重建——纹理映射——实景三维模型。通过该流程,可以全面完成实景三维建模及相关步骤,主要分为两大流程。

其一,完成空中三角测量。

空中三角测量可以全面提取区域内部的数据值,利用POS提供的多视影像外方位元素,并将其作为初始值,通过计算机采用SIFT算法进行影像的整体特征点匹配,以获取影像之间的连接点。

光束法解密精度较高、较严密,同时也是空中三角测量的主要方法。利用此方法可以有效地对实验区域内部的坐标点进行连接,通过相关的平差计算,以及多视影像完成元素设定。

受不可控因素影响,相关的数据值采集有可能会出现不符合要求的情况,导致测量结果出现问题。在测量过程中,出现此类情况时,可以添加连接点,或对不符合要求的数据进行删除,重新进行空三解算,可以更好地保证空三解算结果的准确性以及真实性。

其二,三维建模流程。

在完成倾斜空中三角测量后,进行三维建模。利用ContexCapture系统,根据影像的整体匹配算法自动生成影像。根据其特征点,构成密集的测试云系统,有效建立不同影像之间的相关特征。通过计算机的运行程序,建立三角TIN。三角TIN在构建过程中,可以生成相关的模板,ContexCapture软件会自动且有效地计算出模型所对应的纹理,通过映射全面建立其与TIN生成的白膜模式。

EPS三维模式采集

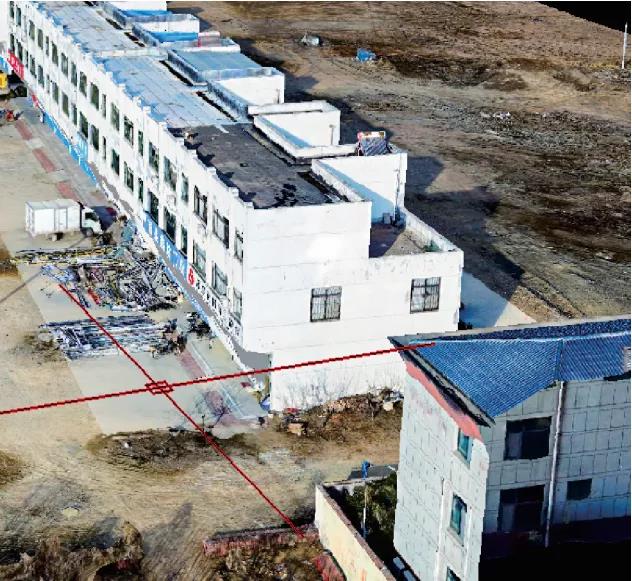

在EPS三维采集当中,根据信息模式的设定,可以完成地理角度以及地理条件的认知。根据其倾斜测量生成的模型数据,例如通过ContexCapture进行导入,并对房屋、围墙、阳台等附属地物进行处理。对地面相关的关键点进行提取,将ContexCapture生成的三角模型加载至EPS当中。将生成的三维模型进行格式转换,其转换的格式通常为dsm格式。直接在三维模型上面进行矢量处理,利用矢量处理的清晰度,进行地籍数据的导入。采用五点房或者线划的方式对房屋进行绘制。同时,还可对房屋建筑物结构、楼层数目等属性进行有效设定,通过投影技术可以快速完成绘制,以保证其透视投影,完成房檐的整体改正。
